گیربکس صنعتی یکی از مهمترین و پرکاربردترین تجهیزات مکانیکی در صنایع مختلف است که با طراحی حرفهای و ساختار مقاوم، وظیفه اصلی انتقال نیرو از موتور به دستگاههای مصرفکننده، افزایش یا کاهش گشتاور و تنظیم سرعت دورانی را بر عهده دارد تا عملکرد ماشینآلات صنعتی را بهینه و کارآمد سازد. این دستگاه که گاهی به عنوان جعبه دنده نیز شناخته میشود، نقش کلیدی در تبدیل انرژی مکانیکی دارد و با کاهش سرعت ورودی، گشتاور خروجی را افزایش میدهد یا برعکس، بسته به نوع کاربرد، سرعت را بالا برده و گشتاور را کاهش میدهد. در این مقاله بیشتر در رابطه با اجزای گیربکس صنعتی می گوییم.
گیربکسهای صنعتی معمولاً از مواد درجه یک مانند فولاد آلیاژی، چدن یا آلومینیوم ساخته میشوند تا در برابر فشارهای بالا، ضربه، حرارت و شرایط سخت محیطی مقاومت کنند و عمر طولانی داشته باشند. این تجهیزات در صنایع سنگین مانند فولاد، سیمان، معدن، نفت و گاز، پتروشیمی و حتی کشاورزی و غذایی کاربرد گستردهای دارند و بدون آنها، بسیاری از فرآیندهای تولیدی متوقف میشود.

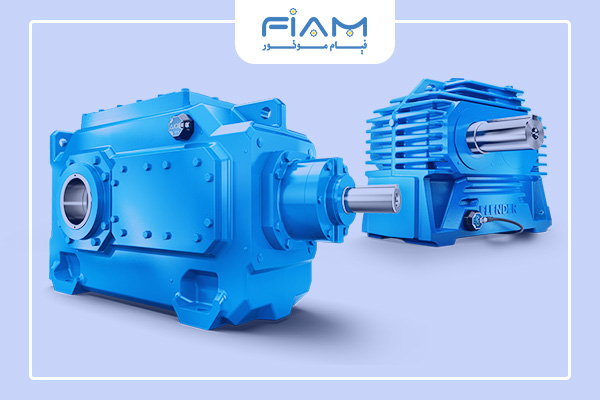

انواع گیربکس صنعتی چیست؟
گیربکسهای صنعتی بر اساس ساختار چرخدندهها، محورها و مکانیزم عملکرد به انواع مختلفی تقسیم میشوند که هر کدام مزایا، معایب و کاربردهای خاص خود را دارند تا نیازهای متنوع صنایع را پوشش دهند.
گیربکس حلزونی
گیربکس حلزونی یکی از قدیمیترین و پرکاربردترین انواع است که با چرخدنده مارپیچ (ماردون) و چرخ حلزونی کار میکند و نسبت تبدیل بالا (تا ۱:۱۰۰) ارائه میدهد، مناسب برای فضاهای محدود و کاربردهایی که نیاز به زاویه ۹۰ درجه دارند.
گیربکس هلیکال (شافت مستقیم یا موازی)
گیربکس هلیکال با چرخدندههای مارپیچ، عملکرد نرم و کمصدا دارد و راندمان بالایی (تا ۹۸%) ارائه میدهد، ایدهآل برای انتقال قدرت بالا در خطوط تولید.
گیربکس خورشیدی (سیارهای)
گیربکس خورشیدی پیشرفتهترین نوع با ساختار سیارهای اطراف خورشیدی مرکزی است که راندمان بسیار بالا، حجم کم و گشتاور زیاد دارد، مناسب برای دقت بالا و بارهای سنگین.
گیربکس کرانویل پینیون (بول هلیکال یا مخروطی)
این نوع با چرخدندههای مخروطی برای تغییر جهت ۹۰ درجه و تحمل بارهای سنگین طراحی شده، اغلب در جرثقیلها و ماشینآلات سنگین استفاده میشود.
گیربکس سایکلو (سیکلوئیدی)
گیربکس سایکلو با مکانیزم چرخدندههای دایرهای و پینها، مقاومت عالی در برابر شوک و لرزش دارد و برای کاربردهای سنگین مانند سنگشکنها مناسب است. سایر انواع شامل گیربکس آویز، اکسترودر و دور متغیر نیز وجود دارند که بر اساس نیاز خاص انتخاب میشوند.
اجزای اصلی گیربکس صنعتی چیست؟
گیربکس صنعتی از مجموعهای از قطعات دقیق و هماهنگ تشکیل شده که هر کدام نقش حیاتی در عملکرد کلی دستگاه دارند و کیفیت آنها مستقیماً بر دوام و کارایی تأثیر میگذارد.
- چرخدندهها (دندهها) : چرخدندهها مهمترین جزء گیربکس هستند که انتقال گشتاور و تغییر سرعت را انجام میدهند. انواع آن شامل ساده (برای سرعت بالا)، هلیکال (مارپیچ برای نرمی بیشتر)، حلزونی (برای نسبت تبدیل بالا)، مخروطی (برای تغییر جهت) و سیارهای میشود.
- شافت (محور) ورودی و خروجی : شافت ورودی نیرو را از موتور دریافت میکند و شافت خروجی آن را به دستگاه منتقل مینماید. معمولاً از فولاد آلیاژی سختکاریشده ساخته میشود و انواع هالوشافت (توخالی) یا فلنجدار برای اتصال آسان وجود دارد.
- پوسته (بدنه یا هوزینگ) : پوسته محافظ تمام اجزای داخلی است و از چدن خاکستری یا آلومینیوم دایکست ساخته میشود تا در برابر ضربه، گردوغبار و حرارت مقاومت کند و نقش خنککننده نیز داشته باشد.
- بلبرینگ و یاتاقانها : بلبرینگها و یاتاقانها اصطکاک شافتها را کاهش داده و حمایت محوری و شعاعی ارائه میدهند تا لرزش کم شود و عمر دستگاه افزایش یابد.
- سیستم آببندی (کاسه نمد، سیلها) : کاسه نمد و اورینگها از نشت روغن و ورود آلودگی جلوگیری میکنند تا سیستم روانکاری حفظ شود و خرابی زودرس رخ ندهد.
- سیستم روانکاری (روغنکاری) : شامل درپوش روغن، پیچ تخلیه و گاهی پمپ روغن است که با روغن صنعتی مناسب، اصطکاک را کم کرده و حرارت را دفع میکند.
اجزای گیربکس حلزونی
ماردون (چرخدنده مارپیچ) + چرخدنده حلزونی برنزی برای نسبت تبدیل بالا و خودقفلشوندگی.
اجزای گیربکس هلیکال
چرخدندههای مارپیچ چندطبقه برای انتقال نرم و گشتاور بالا.
اجزای گیربکس خورشیدی
چرخدنده خورشیدی مرکزی، سیارهایها و رینگی خارجی برای توزیع بار یکنواخت و راندمان بالا.
نحوه عملکرد گیربکس صنعتی چگونه است؟
نحوه عملکرد گیربکس صنعتی بر پایه درگیری چرخدندهها است: شافت ورودی از موتور نیرو دریافت میکند، چرخدنده متصل به آن با چرخدندههای بعدی درگیر شده و بسته به نسبت دندهها، سرعت کاهش یا افزایش یافته و گشتاور تغییر میکند. در گیربکس کاهنده، سرعت کم و گشتاور زیاد میشود؛ در افزاینده برعکس. روانکاری مداوم اصطکاک را کم کرده و حرارت را کنترل میکند تا عملکرد پایدار بماند.
کاربردهای گیربکس صنعتی چیست؟
گیربکس صنعتی در صنایع سیمان (آسیابها)، فولاد (نورد)، معدن (سنگشکن و نوار نقاله)، نفت و گاز (پمپها)، غذایی (میکسرها)، کشاورزی (تراکتورها) و جرثقیلها کاربرد گسترده دارد تا قدرت را به طور بهینه منتقل کند.
نکات نگهداری و تعمیر اجزای گیربکس صنعتی
برای نگهداری، روغن را تعویض کنید، سطح روغن را چک نمایید، علائم خرابی مانند نویز، لرزش یا نشت را زود تشخیص دهید، از بار بیش از حد جلوگیری کنید و بازدید دورهای انجام دهید تا طول عمر افزایش یابد و هزینه تعمیر کم شود.
