گیربکس چیست؟

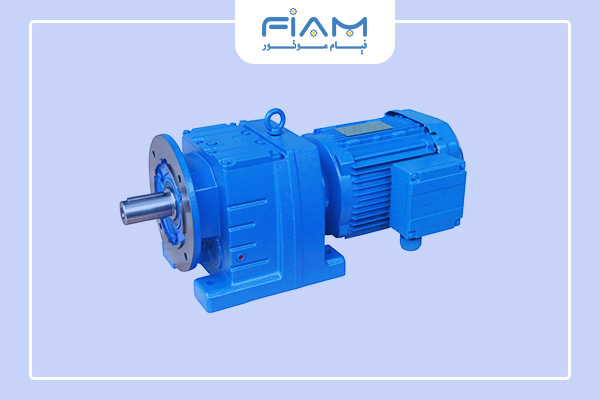

الکتروگیربکس یا موتور گیربکس عامل انتقال نیرو از منبع تولید کننده نیرو به مصرف کننده بوده و عامل نیروی جنبشی و حرکتی می باشد. الکتروگیربکس به دو دسته جریان مستقیم و متناوب تقسیم بندی شده که در صنعت و در الکتروگیربکس صنعتی از جریان برق متناوب و بصورت تک فاز و سه فاز استفاده می گردد.

موتور گیربکس های با توان پائین با برق تک فاز و موتور گیربکس های با توان بالا از برق سه فاز استفاده می کنند. گیربکس این توانایی را دارد که در دورهای بالا گشتاور را کاهش داده و یا در دورهای موتور پائین گشتاور را افزایش دهد.

بطور کلی از روی فرمول و بر روی کاغذ حاصلضرب دور موتور در گشتاور دارای عدد ثابتی بوده و این دو عامل بر عکس یکدیگر عمل می کنند. باید توجه داشت که در واقعیت میزان توان خروجی الکتروگیربکس به دلیل اتلاف انرژی کمتر است.

از جمله عوامل موثر در انتخاب گیربکس می توان به نوع ماشینی که گیربکس برای آن انتخاب خواهد شد، دمای محیط کار و شرایط آن مانند وجود گرد و غبار، رطوبت، گرما و سرما، نحوه آرایش محورها و نوع انتقال، مقدار نیروی وارده و در نهایت مشخصات فنی الکتروگیربکس اشاره نمود. حال به تشریح نحوه انتخاب موتور گیربکس می پردازیم.

در این کلیپ طرز کار جعبه دنده (Gear Box) به صورت ساده و جذاب نشان داده می شود.

پمپ

گیربکس


[تعداد: ۲    میانگین: ۳/۵]

الکتروموتور


[تعداد: ۲    میانگین: ۳/۵]

ژنراتور


[تعداد: ۲    میانگین: ۳/۵]

ویبراتور


[تعداد: ۲    میانگین: ۳/۵]

کمپرسور


[تعداد: ۲    میانگین: ۳/۵]

برق و اتوماسیون صنعتی


[تعداد: ۲    میانگین: ۳/۵]

هیدرولیک


[تعداد: ۲    میانگین: ۳/۵]

پنوماتیک


[تعداد: ۲    میانگین: ۳/۵]

کاربرد گیربکس


[تعداد: ۲    میانگین: ۳/۵]

  • بالابر ها
  • کانوایر های کوچک
  • نوار نقاله ها
  • سیستم های انتقال مواد
  • وزنده ها
  • لرزاننده ها
  • کوره های صنعتی
  • کاربرد در صنایع فولاد
  •   کاربرد درصنایع کاشی
  • کاربرد در صنایع سرامیک
  • کاربرد در صنایع غذایی

راهنمای انتخاب گیربکس


[تعداد: ۲    میانگین: ۳/۵]

نحوه انتخاب الکتروگیربکس

در نحوه انتخاب الکتروگیربکس یا موتور گیربکس توجه به مواردی همانند میزان نیروی وارد شده به موتور، دور خروجی از موتور گیربکس، دور ورودی به موتور گیربکس، میزان نیروی گشتاور خروجی از موتور گیربکس و نسبت تبدیل که از حاصل تقسیم عدد دور ورودی به عدد دور خروجی در موتور گیربکس بدست می آید، ضروری و لازم است. جهت روشن شدن موضوع اجزای تشکیل دهنده الکتروگیربکس را تشریح می کنیم.

گیربکس صنعتی از اجزا به شرح ذیل تشکیل شده است:

  • چرخ دنده که بسته به نوع گیربکس دارای شکل و جنس متفاوتی هستند.

  • پوسته گیربکس که چرخ دنده ها در درون آن قرار می گیرند و معمولا چدنی است.

  • شافتهای ورودی و خروجی که معمولا از جنس فولاد است و می توانند به شکل سوراخ یا شافت باشند. به سوراخ Hollow و به شافت Solid گفته می شود.

  • یاتاقان که در جهت تحمل نیروهای وارده از شافت گیربکس بکار می رود.

  • کاسه نمد یا نشت بند که برای محافظت بلبرینگ ها از عوامل خارجی مانند گرد و غبار و یا ضربه و محافظت از روغن پوسته گیربکس بکار برده می شود.

  • درپوش کنترل روغن

نکته ای که در نحوه انتخاب گشتاور و توان الکتروگیربکس باید مورد توجه قرار گیرد این است که تعیین سرعت مطلوب دور موتور و نیروی گشتاور بر اساس نوع کاربری الکترو گیربکس فرآیند پیچیده ای است و بر اساس نوع موتور و نیروهای وارده متغیر است. با توجه به مشخصات فنی و کاتالوگ الکتروگیربکس و توان گشتاور و دور خروجی مورد نیاز و همچنین ورودیها می توان به تنظیم گشتاور و توان الکتروگیربکس اقدام نمود.

به منظور انتخاب گیربکس مناسب و بهره برداری بهینه از آن، لازم است اطلاعات کافی نسبت به عوامل موثر در کارکرد گیربکس را در نظر داشته باشیم از جمله:
  • سرعت ورودی گیربکس
  • سرعت خروجی گیربکس
  • پیکربندی گیربکس
  • گشتاور خروجی مورد نیاز
  • دور ورودی
  • دور خروجی
  • مقدار بار
  • ساعت کارکرد در روز
  • توان ورودی مرجع (الکتروموتور)
  • برنامه گیربکس
  • تعداد شروع ( استارت) در ساعت
  • روش انتقال
  • محیط نصب گیربکس
  • دوره کار
  • دمای محیط کار

انواع الکتروگیربکس


[تعداد: ۲    میانگین: ۳/۵]

انواع الکتروگیربکس

از جمله انواع الکتروگیربکس یا موتور گیربکس می توان موارد ذیل را بیان نمود:

هر کدام از انواع گیربکس های فوق دارای ساختار مختص به خود بوده و از نظر کاربری متفاوت با نوع دیگر است. به عنوان مثال گیربکس حلزونی به دلیل کارکرد نرم و خاصیت خود قفل شوندگی در بالابرها و آسانسورها کاربرد فراوانی دارند و یا گیربکس هلیکال دارای صدای کمتر و بازدهی و راندمان بالاتری است.

الکتروگیربکس SEW


[تعداد: ۲    میانگین: ۳/۵]

الکتروگیربکس SEW

الکتروگیربکس SEW محصول شرکت آلمانی SEW بوده و بیش از ۸۵ سال سابقه درخشان در زمینه تولید انواع گیربکس های صنعتی دارد. شرکت SEW در سال ۱۹۳۱ در آلمان توسط کریستسن پار تاسیس و دارای بیش از ۴۸ نمایندگی در سراسر دنیا می باشد.

بیش از ۱۵۰۰۰ نفر پرسنل آموزش دیده و مجرب شرکت SEW مسئولیت تولید،عرضه و ارائه خدمات انواع الکتروگیربکس، اینورتر و سرو درایو را دارند. شرکت SEW دارای یازده کارخانه در سطح بین المللی از جمله کشورهای آلمان، آمریکا، فرانسه، چین، برزیل، فنلاند و بلاروس بوده و قطعات تولیدی این برند در کارخانه های دیگر آن که بیش از ۷۰ کارخانه می باشند مونتاژ می گردند.

شرکت SEW در ایران نیز سابقه طولانی داشته و به عنوان یک برند پیشرو و رهبر در زمینه انواع گیربکس صنعتی و الکتروگیربکس خدمات زیادی را به صنایع نفت، گاز، پتروشیمی، سیمان، فولاد، بسه بندی، حمل و نقل و لجستیک، شیمیائی و داروسازی، کاشی و سرامیک، کشاورزی، معدن، میکسرهای مختلف، نوشابه سازی و … ارائه کرده است. همانطور که می بینید الکتروگیربکس های صنعتی SEW در صنایع مختلفی مورد استفاده قرار می گیرد و دامنه کاربرد بسیار متنوعی دارد.

الکتروگیربکس SEW یا موتور گیربکس SEW با کیفیت مطلوب، راندمان و استحکام فوق العاده، در انواع مختلفی عرضه می گردد. حال به تشریح انواع الکتروگیربکس SEW به شرح ذیل می پردازیم.

انواع الکتروگیربکس SEW


[تعداد: ۲    میانگین: ۳/۵]

انواع الکتروگیربکس SEW

انواع الکتروگیربکس SEW یا موتور گیربکس SEW که تولید و عرضه می گردند به شرح ذیل می باشند:

گیربکس های تولید شده توسط شرکت SEW بطور کلی به دو دسته گیربکس استاندارد و صنعتی طبقه بندی می شوند. از مشخصه های گیربکس صنعتی توان گشتاوری بالا بوده که در کنار عواملی مانند کیفیت خوب و دوام و استحکام فوق العاده مناسب برای کاربردهای صنعتی هستند.

الکتروگیربکس صنعتی SEW نیز به دو رده گیربکس خورشیدی یا سیاره ای و گیربکس هلیکال تقسیم شده و گیربکس خورشیدی دارای توان گشتاوری بسیار بالایی بوده و حداکثر توان گشتاوری صنعتی را در این نوع الکتروگیربکس می توان مشاهده نمود.

در تقسیم بندی دیگر گیربکس بر اساس نحوه انتقال نیرو، گیربکس های SEW به سه رده گیربکس شافت موازی یا آویز، گیربکس زاویه قائمه و گیربکس خورشیدی تقسیم بندی می گردند.

هر کدام از انواع گیربکسهای اشاره شده با توجه به ویژگیها و خواص خود کاربریهای مختلفی داشته و در صنایع گوناگون مورد استفاده قرار می گیرند. همچنین یک نوع تقسیم بندی در بازار وجود داشته که به گیربکس هلیکال یا شافت مستقیم SEW سری R، گیربکس کرانویل پینیون SEW سری K، گیربکس آویز SEW سری F، گیربکس حلزونی SEW سری S، گیربکس صنعتی SEW سری PVU، گیربکس خورشیدی SEW سری P گفته می شود
