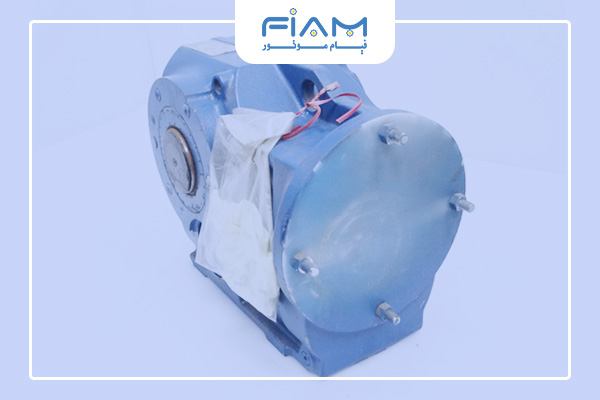

گیربکس آویز SEW سری F
گیربکس آویز SEW سری F یکی از خانوادههای گیربکس شافت موازی SEW است که برای انتقال قدرت در سیستمهای صنعتی با محدودیت فضا، نوار نقالهها، تجهیزات انتقال مواد و بسیاری از ماشینآلات صنعتی استفاده میشود. گیربکسهای سری F در مدلها و سایزهای مختلف عرضه میشوند و بسته به نوع کاربرد میتوان آنها را بهصورت گیربکس مستقل یا همراه با الکتروموتور بهعنوان موتور گیربکس SEW سری F انتخاب کرد.
برای انتخاب مدل مناسب، تنها توان الکتروموتور کافی نیست و عواملی مانند گشتاور موردنیاز، دور خروجی، نسبت تبدیل، نوع شافت، وضعیت نصب و شرایط کاری دستگاه نیز باید بررسی شوند.
برای دریافت مشخصات مدل مناسب و استعلام قیمت گیربکس آویز SEW میتوانید اطلاعات فنی دستگاه یا پلاک گیربکس فعلی را برای کارشناسان فیام موتور ارسال کنید.
گیربکس SEW سری F چیست؟
گیربکس سری F در دسته گیربکسهای هلیکال شافت موازی (Parallel-Shaft Helical) قرار میگیرد. در این ساختار، محور ورودی و خروجی بهصورت موازی قرار دارند و انتقال قدرت توسط مجموعه چرخدندههای هلیکال انجام میشود.
طراحی فشرده سری F باعث شده است این خانواده برای تجهیزاتی که فضای نصب محدودی دارند یا نیازمند قرارگیری موتور در امتداد مجموعه انتقال قدرت هستند، گزینه مناسبی باشد. یکی از مزیتهای مهم این خانواده، تنوع در نحوه نصب و نوع محور خروجی است. بنابراین هنگام خرید گیربکس SEW سری F باید علاوه بر سایز و نسبت تبدیل، نوع دقیق اجرای گیربکس نیز مشخص شود.
انواع گیربکس آویز SEW سری F
خانواده F فقط به یک نوع گیربکس محدود نمیشود و SEW آن را با مدل مختلف نصب ارائه میکند. از مدلهای مهم این خانواده میتوان به موارد زیر اشاره کرد:
|
سری |
ساختار کلی |
مناسب برای |
|---|---|---|
| F |
پایهدار با شافت خروجی |
کاربردهای عمومی با اتصال مستقیم محور |
| FA |
هالوشافت - تک خار |
نصب مستقیم روی محور دستگاه |
| FH |
بونفیکس - شیرینگ دیسک |
اتصال بدون خار و کاربردهای نیازمند اتصال مطمئن محور |
| FF |
فلنج دار - شافت دار |
نصب فلنجی روی ماشینآلات |
وجود این Variantها باعث میشود نوع گیربکس بر اساس طراحی ماشین، فضای موجود و روش اتصال محور انتخاب شود. بنابراین عباراتی مانند F، FA یا FH فقط نام مدل نیستند و اطلاعات مهمی درباره ساختار مکانیکی گیربکس ارائه میکنند. که در مشخصات هر محصول نوشته ایم.
مشخصات فنی گیربکس آویز SEW
مشخصات دقیق گیربکس SEW سری F به سایز و Configuration انتخابی بستگی دارد. به همین دلیل برای اعلام یک مشخصه فنی یا قیمت، ابتدا باید مدل موردنیاز مشخص شود.
مهمترین پارامترهایی که هنگام انتخاب باید بررسی شوند عبارتاند از:
- نسبت تبدیل (Ratio): تعیینکننده رابطه سرعت ورودی و خروجی گیربکس
- گشتاور خروجی: باید متناسب با بار واقعی دستگاه انتخاب شود
- دور خروجی: براساس سرعت موردنیاز ماشین تعیین میشود
- توان الکتروموتور: باید همراه با گشتاور و شرایط کاری بررسی شود
- نوع شافت: شافت توپر، هالوشافت، Shrink Disk یا سایر آرایشهای موجود
- نوع نصب: پایهدار، فلنجی یا نصب مستقیم روی محور
- موقعیت نصب: در انتخاب صحیح روانکاری و Configuration گیربکس اهمیت دارد
- شرایط کاری: تعداد ساعات کار، تعداد استارت، نوع بار و شرایط محیطی باید در انتخاب لحاظ شوند
برای مشاهده جزئیات هر سایز و Configuration، استفاده از کاتالوگ گیربکس SEW سری F و اطلاعات فنی همان مدل ضروری است.
تفاوت F، FA، FF و FH در چیست؟
یکی از سوالات رایج هنگام خرید گیربکس آویز SEW، تفاوت کدهای مختلف سری F است.
به زبان ساده، تفاوت اصلی این مدلها در نحوه نصب و نوع شافت خروجی است.
سری F برای اجرای پایهدار با شافت خروجی مناسب است.
سری FA از هالوشافت استفاده میکند و امکان نصب مستقیم گیربکس روی محور دستگاه را فراهم میکند.
سری FF دارای فلنج B5 و شافت خروجی است و زمانی کاربرد دارد که گیربکس باید بهصورت فلنجی به مجموعه متصل شود.
سری FH از هالوشافت همراه با Shrink Disk استفاده میکند.
علاوه بر این مدلها، Configurationهای دیگری مانند FAF، FHF و FT نیز در خانواده F وجود دارند. بنابراین بهتر است پیش از سفارش، کد کامل گیربکس و نحوه نصب دستگاه بررسی شود.
کاربرد گیربکس آویز SEW
به دلیل ساختار شافت موازی و طراحی فشرده، سری F در طیف گستردهای از سیستمهای انتقال قدرت قابل استفاده است. از کاربردهای متداول میتوان به نوار نقاله و کانوایر، سیستمهای انتقال مواد، میکسر و همزن، تجهیزات صنایع فولاد و سیمان، خطوط تولید و ماشینآلات صنعتی اشاره کرد. با این حال، انتخاب گیربکس صرفاً براساس نوع صنعت صحیح نیست. دو نوار نقاله ممکن است از نظر وزن بار، سرعت، شیوه راهاندازی و ساعات کار شرایط کاملاً متفاوتی داشته باشند؛ بنابراین سایز و نسبت تبدیل باید براساس شرایط واقعی دستگاه تعیین شود.
راهنمای انتخاب گیربکس SEW سری F
برای انتخاب صحیح، بهتر است ابتدا اطلاعات زیر مشخص شود:
1. توان موتور
توان الکتروموتور یکی از اطلاعات اولیه انتخاب است، اما نباید بهتنهایی مبنای تعیین سایز گیربکس قرار گیرد.
2. دور ورودی و دور خروجی
با مشخص بودن سرعت ورودی و سرعت موردنیاز در خروجی، میتوان نسبت تبدیل موردنیاز را تعیین کرد.
3. گشتاور موردنیاز
گیربکس باید توانایی تأمین گشتاور موردنیاز دستگاه را با درنظرگرفتن شرایط واقعی کار داشته باشد.
4. نوع بار و ساعات کار
بار یکنواخت، ضربهای یا متغیر و همچنین تعداد ساعات کار روزانه در انتخاب مجموعه انتقال قدرت اهمیت دارند.
5. نحوه اتصال به دستگاه
در این مرحله مشخص میشود که مدل شافتدار، هالوشافت، فلنجی، Shrink Disk یا Configuration دیگری مناسبتر است.
6. فضای نصب
یکی از دلایل انتخاب گیربکس شافت موازی، امکان استفاده بهینه از فضای نصب است. با این حال ابعاد دقیق مدل انتخابی باید با فضای موجود روی دستگاه تطبیق داده شود.
قیمت گیربکس آویز SEW
قیمت گیربکس آویز SEW سری F یک عدد ثابت برای تمام مدلها نیست. سایز گیربکس، نسبت تبدیل، نوع شافت، Configuration نصب، الکتروموتور و آپشنهای موردنیاز روی قیمت نهایی تأثیر دارند.
به همین دلیل برای استعلام قیمت بهتر است یکی از اطلاعات زیر را در اختیار کارشناسان فروش قرار دهید:
- کد کامل گیربکس موردنیاز
- عکس واضح از پلاک گیربکس موجود
- توان و دور الکتروموتور
- دور خروجی موردنیاز
- گشتاور موردنیاز
- نوع نصب و شافت
- مشخصات دستگاه و کاربرد آن
اگر گیربکس برای جایگزینی یک تجهیز موجود خریداری میشود، ارسال تصویر واضح پلاک دستگاه میتواند فرآیند شناسایی مدل را سریعتر کند.
استعلام قیمت و انتخاب مدل
برای دریافت قیمت گیربکس SEW سری F و انتخاب مدل متناسب با دستگاه، مشخصات فنی یا تصویر پلاک تجهیز خود را برای فیام موتور ارسال کنید تا Configuration موردنیاز بررسی شود.
کاتالوگ گیربکس SEW سری F
پیش از انتخاب نهایی میتوانید کاتالوگ سری F را بررسی کنید. در کاتالوگ، اطلاعات مربوط به سایزها، نسبتهای تبدیل، مشخصات فنی، ابعاد و Configurationهای مختلف ارائه میشود.
دانلود کاتالوگ sew سری Fسوالات متداول درباره گیربکس آویز SEW
گیربکس آویز SEW سری F چه نوع گیربکسی است؟
سری F از خانواده گیربکسهای هلیکال شافت موازی SEW است. این ساختار امکان طراحی فشرده و استفاده از روشهای مختلف نصب و اتصال محور را فراهم میکند.
تفاوت گیربکس SEW سری F و FA چیست؟
مدل F در ساختار استاندارد خود دارای شافت خروجی است، درحالیکه FA از هالوشافت استفاده میکند و برای نصب مستقیم روی محور دستگاه مناسب است.
برای استعلام قیمت گیربکس SEW سری F چه اطلاعاتی لازم است؟
بهترین حالت ارائه کد کامل یا تصویر پلاک گیربکس است. در صورت نبود پلاک، اطلاعاتی مانند توان موتور، دور ورودی و خروجی، گشتاور، نوع نصب و کاربرد دستگاه برای انتخاب مدل موردنیاز است.
گیربکس سری F برای نوار نقاله مناسب است؟
سری F در بسیاری از سیستمهای نوار نقاله و انتقال مواد کاربرد دارد؛ اما سایز و نسبت تبدیل باید براساس بار، سرعت، ساعات کار و شرایط راهاندازی همان سیستم انتخاب شود.
تفاوت FA و FH چیست؟
هر دو میتوانند دارای شافت توخالی باشند، اما در مدل FH اتصال محور با Shrink Disk انجام میشود. انتخاب بین آنها به طراحی محور و روش اتصال موردنیاز دستگاه بستگی دارد.
آیا سری F به همراه الکتروموتور عرضه میشود؟
بله، این خانواده میتواند در قالب موتورگیربکس و همراه با الکتروموتور متناسب با کاربرد انتخاب شود.
