به طور مختصر الکتروموتور نوعی ماشین الکتریکی است که انرژی الکتریسیته را به انرژی مکانیکی تبدیل میکند. اغلب موتورهای الکتریکی دوار هستنند، اما موتور خطی هم وجود دارند. در یک موتور دوار بخش متحرک (که معمولاً درون موتور است) چرخانه یا روتور و بخش ثابت ایستانه یا استاتور خوانده میشود. برای آشنایی بهتر با نحوه عملکرد الکتروموتور صنعتی این فیلم را در یوتیوب ببینید. در ادامه با انواع الکتروموتور صنعتی و کاربرد آن ها آشنا خواهید شد. راهنمای خرید را در انتها مطالعه میکند. برای خرید الکتروموتور با فیام موتور تماس بگیرید.
الکتروموتور چیست؟
انواع الکتروموتور
دو نکته مهم در رابطه با موقعیت جغرافیایی الکتروموتور!

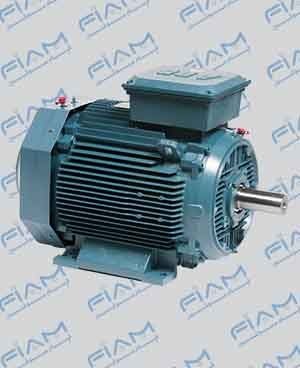

در ابتدا باید اطلاعاتی دقیق و جامع در خصوص الکتروموتور دهیم. وظیفه اصلی الکتروموتور تبدیل انرژی الکتریسیته به انرژی مکانیکی است. بدنه این محصول می تواند در کاربردهای مختلف ، آلومینیوم و یا چدن و استیل باشد. و در کلاس های دمایی و رطوبتی متفاوتی عرضه میگردد.
- دما و رطوبت محیط کار
- فاصله اختلاف سطح دریا تا موقعیت نصب الکتروموتور
کلاس دمای الکتروموتور در ۳ تیپ تعریف شده است. کلاس B تا دمای ۳۵ درجه، کلاس F تا دمای ۵۵ درجه و کلاس H تا دمای ۱۸۰ درجه با توجه به این موضوع به نکات زیر دقت کنید.
- اگر فضای استفاده از موتور الکتریکی گرم باشد و دما بالا باشد ( مناطق جنوبی کشور) نیاز به الکتروموتوری است که دارای یک عایق حرارتی مناسب آن دما باشد. پیشنهاد ما الکتروموتور بدنه آلومینیومی یا الکتروموتور لوم (موتور پشت بسته) است.
- در منطقه کوهستانی و بخش هایی که دما هوا بسیار پایین است نیاز است که درجه حرارت الکتروموتورها کمتر در نظر گرفته شود. پیشنهاد ما بدنه چدنی است.
کلاس رطوبتی الکتروموتور در ۵ تیپ تعریف شده است. IP67،IP66،IP65،IP55،IP54 با توجه به این موضوع به نکات زیر دقت کنید.
- اگر الکتروموتور در معرض بارش باران قرار گرفته باشد، نیاز به الکتروموتور با IP رطوبتی ۶۶ است.
- اگر الکتروموتور در زیر آب قرار گرفته باشد و یا در آب غوطه ور باشد، نیاز به الکتروموتور با IP رطوبتی ۶۷ است.
- اگر الکتروموتور در مناطق با رطوبت بالا قرار گرفته باشد، نیاز به الکتروموتور با IP رطوبتی ۶۵ است.
- اگر الکتروموتور در محیطی با گردو غبار بالا با قرار گرفته باشد، نیاز به الکتروموتور با IP رطوبتی ۵۵و ۵۴ است.
کاربرد الکتروموتور
- صنایع دریایی
- صنایع هیدرولیک
- صنعت سیمان
- صنعت فولاد
- هواکش صنعتی
- دمنده
- ابزار های برقی
- وسایل خانگی
- ابزار های قدرت
- دیسک درایوها
- پرس های ضربه ای
- جرثقیل ها
- بالابرهای هیدرولیک
- آسانسورها
- لوکوموتیوهای شهری(مانند مترو و تراموا)
- صنایع کاشی
- صنایع مواد غذایی
- صنایع شیمیایی
- صنایع دارویی
- صنایع خودروسازی
راهنمای انتخاب الکتروموتور
به منظور انتخاب الکتروموتور مناسب و بهره برداری بهینه از آن، لازم است اطلاعات کافی نسبت به عوامل موثر در کارکرد الکتروموتور را در نظر داشته باشیم از جمله:
- دور خروجی مورد نظر
- بررسی محیط نصب الکتروموتور
- ولتاژ ورودی
- درجه حرارت و رطوبت
- جنس عایق
- نحوه ی نصب
- میزان گشتاور

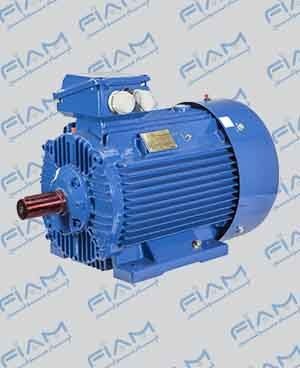

انواع الکتروموتور
موتورهای AC
موتورهای القایی AC عمومیترین موتورهایی هستند که در سامانههای کنترل حرکت صنعتی و همچنین خانگی استفاده میشوند. طراحی ساده و مستحکم، قیمت ارزان، هزینه نگه داری پایین و اتصال آسان و کامل به یک منبع نیروی AC امتیازات اصلی موتورهای القایی AC هستند. انواع متنوعی از موتورهای القایی AC در بازار موجود است. موتورهای مختلف برای کارهای مختلفی مناسب اند.
با اینکه طراحی موتورهای القایی AC آسانتر از موتورهای DC است، ولی کنترل سرعت و گشتاور در انواع مختلف موتورهای القایی AC نیازمند درکی عمیقتر در طراحی و مشخصات در این نوع موتورهاست.
موتورهای DC
سرعت موتور جریان مستقیم وابسته به ولتاژ و گشتاور آن وابسته به جریان است. ا برقرار کنند. نه تنها این اصطکاک منجر به سر و صدای موتور میشود بلکه این امر یک محدودیت بالاتری را روی سرعت ایجاد میکند و به این معنی است که جاروبکها نهایتاً از بین رفته نیاز به تعالکتریکی نیز تولید نویز الکتریکی در مدار متصل میکند. این مشکلات با جابجا کردن درون موتور با بیرون آن از بین میروند، با قرار دادن آهنرباهای دائم در داخل و سیم پیچها در بیرون به یک طراحی بدون جاروبک میرسیم.
موتورهای یونیورسال
یکی از انواع موتورهای DC میدان سیم پیچی شده موتور FVTEیونیورسال است. اسم این موتورها از این واقعیت گرفته شدهاست که این موتورها را میتوان هم با جریان DC و هم AC بکار برد، اگر چه که اغلب عملاً این موتورها با تغذیه جریان متناوب کار میکنند.
اصول کار این موتورها بر این اساس است که وقتی یک موتور DC میدان سیم پیچی شده به جریان متناوب وصل میشود، جریان هم در سیم پیچی میدان و هم در سیم پیچی آرمیچر (و در میدانهای مغناطیسی منتجه) همزمان تغییر میکند و بنابراین نیروی مکانیکی ایجاد شده همواره بدون تغییر خواهد بود. در عمل موتور بایستی به صورت خاصی طراحی شود تا با جریان متناوب سازگاری داشته باشد (امپدانس/راکتانس بایستی مدنظر قرار گیرند) و موتور نهایی عموماً دارای کارایی کمتری نسبت به یک موتور معادل DC خالص خواهد بود.
مزیت این موتورها این است که میتوانPOGH تغذیه AC را روی موتورهایی که دارای مشخصههای نوعی موتورهای DC هستند بکار برد، خصوصاً اینکه این موتورها دارای گشتاور راه اندازی بسیار بالا و طراحی بسیار جمع و جور در سرعتهای بالا هستند.
جنبه منفی این موتورها تعمیر و نگهداری و مشکل قابلیت اطمینان آنهاست که به علت وجود کموتاتور ایجاد میشود و در نتیجه این موتورها به ندرت در صنایع مشاهده میشوند، اما عمومیترین موتورهایFG AC در دستگاههایی نظیر مخلوط کن و ابزارهای برقی خانگی مورد استفاده قرار میگیرند.
ساختار و مکانیزم عملکرد الکتروموتور
مانند بیشتر موتورها، یک موتور القایی AC یک قسمت ثابت بیرونی به نام استاتور و یک روتور که در درون آن میچرخد دارند، که میان آندو یک فاصله دقیق کارشناسی شده وجود دارد. بهطور مجازی همه موتورهای الکتریکی از میدان مغناطیسی دوار برای گرداندن روتورشان استفاده میکنند. یک موتور سه فاز القایی AC تنها نوعی است که در آن میدان مغناطیسی دوار بهطور طبیعی بوسیله استاتور به خاطر طبیعت تغذیه گر آن تولید میشود. در حالی که موتورهای DC به وسیلهای الکتریکی یا مکانیکی برای تولید این میدان دوار نیاز دارند.
استاتور
استاتور از چندین قطعه باریک آلومینیم یا آهن سبک ساخته شدهاست. این قطعات بصورت یک سیلندر تو خالی به هم منگنه و محکم شدهاند (هسته استاتور) با شیارهایی که در شکا یک نشان داده شدهاند. سیم پیچهایی از سیم روکش دار در این شیارها جاسازی شدهاند. هر گروه پیچه با هسته ای که آن را فرا گرفته یک آهنربای مغناطیسی (با دو پل) را برای کار کردن با تغذیه AC شکل میدهد. تعداد قطبهای یک موتور القایی AC به اتصال درونی پیچههای استاتوربستگی دارد. پیچههای استاتور مستقیماً به منبع انرژی متصل اند. آنها به صورتی متصل اند که با برقراری تغذیه AC یک میدان مغناطیسی چرخنده تولید میشود
روتور
روتور از چندین قطعه مجزای باریک فولادی که میانشان میلههایی از مس یا آلومینیم تعبیه شده ساخته شدهاست. در رایجترین نوع روتور (روتور قفس سنجابی) این میلهها در انتهای خود به صورت الکتریکی و مکانیکی بوسیله حلقههایی به هم متصل شدهاند. تقریباً ۹۰ درصد از موتورهای القایی دارای روتور قفس سنجابی میباشند و این به خاطر آن است که این نوع روتور ساختی مستحکم و ساده دارد. این روتور از هستهای چند تکه استوانهای با محوری که شکافهای موازی برای جادادن رساناها درون آن دارد تشکیل شدهاست.
هر شکاف یک میله مسی یا آلومینیومی یا آلیاژی را شامل میشود. در این میلهها بهطور دائمی بوسیله حلقههای انتهایی آنها همچنان که در شکل دو مشاهده میشود مدار کوتاه برقرار است. چون این نوع مونتاژ درست شبیه) قفس سنجاب است، این نام برای آن انتخاب شدهاست. میلهای روتور دقیقاً با محور موازی نیستند. در عوض به دو دلیل مهم قدری اریب نصب میشوند. دلیل اول آنکه موتور با کاهش صوت مغناطیسی بدون صدا کارکرده و برای آنکه از هارمونیکها در شکافها کاسته شود. دلیل دوم آن است که گرایش روتور به هنگ کردن کمتر شود. دندانههای روتور به خاطر جذب مغناطیسی مستقیم (محض) تلاش میکنند که در مقابل دندانههای استاتور باقی بمانند.
انواع موتورهای القایی
عموماً دستهبندی موتورهای القای براساس تعداد پیچههای استاتور است که عبارتند از:
- موتورهای القایی تک فاز
- موتورهای القایی سه فاز
موتورهای AC تک فاز
احتمالاً بیشتر از کل انواع موتورها از موتورهای القایی AC تک فاز استفاده میشود. منطقی است که باید موتورهای دارای کمترین گرانی و هزینه نگه داری بیشتر استفاده شود. موتور القایی AC تک فاز بهترین مصداق این توصیف است. آن طور که از نام آن برمیاید این نوع از موتور تنها یک پیچه (پیچه اصلی) دارد و با یک منبع تغذیه تک فاز کار میکند. در تمام موتورهای القایی تک فاز روتور از نوع قفس سنجابی است.
موتور القایی تک فاز خود راه انداز نیست. هنگامی که موتور به یک تغذیه تک فاز متصل است پیچه اصلی دارای جریانی متناوب میشود. این جریان متناوب میدان مغناطیسی ای ضربانی تولید میکند. بسبب القا روتور تحریک میشود.
چون میدان مغناطیسی اصلی ضربانی است تورکی که برای چرخش موتور لازم است بوجود نمیآید و سبب ارتعاش روتور و نه چرخش آن میشود. از این رو موتور القایی تک فاز به دستگاه آغاز گری نیاز داردکه میتواند ضربات آغازی را برای چرخش موتور تولید کند. دستگاه آغاز گر موتورهای القایی تک فاز اساساً پیچهای اضافی در استاتور است (پیچه کمکی) که در شکل سه نشان داده شدهاست.
پیچه استارت میتواند دارای خازنهای سری ویا سوئیچ گریز از مرکز باشد. هنگامی که ولتاژ تغذیه برقرار است جریان در پیچه اصلی بسبب مقاومت پیچه اصلی ولتاژ تغذیه را افت میدهد (ولتاژ به جریان تبدیل میشود). در همین حین جریان در پیچه استارت بسته به مقاومت دستگاه استارت به افزایش ولتاژ تغذیه تبدیل میشود. فعل و انفعال میان میدانهای مغناطیسی که پیچه اصلی و دستگاه استارت میسازند میدان برآیندی میسازند که در جهتی گردش میکند. موتور گردش را در جهت این میدان برآیند آغاز میکند.
هنگامی که موتور به ۷۵ درصد دور مجاز خود میرسد یک سوئیچ گریز از مرکز پیچه استارت را از مدار خارج میکند. از این لحظه به بعد موتور تک فاز میتواند تورک کافی را برای ادامه کارکرد خود نگه دارد. بجز انواع خاص دارای Capacitor start / capacitor run عموماً همه موتورهای تک فاز فقط برای کاربریهای بالای ۳/۴ hp استفاده میشوند. بسته به انواع تکنیکهای استارت موتورهای القایی تک فاز AC در دستهبندی ای وسیع آن گونه که در شکل زیر توصیف شده قرار دارند.
موتورهای AC سه فاز
برای کاربردهای نیازمند به توان بالاتر، از موتورهای القایی سه فاز AC (یا چند فاز) استفاده میشود. این موتورها از اختلاف فاز موجود بین فازهای تغذیه چند فاز الکتریکی برای ایجاد یک میدان الکترومغناطیسی دوار درونشان، استفاده میکنند. اغلب، روتور شامل تعدادی هادیهای مسی است که در فولاد قرار داده شدهاند. از طریق القای الکترومغناطیسی میدان مغناطیسی دوار در این هادیها القای جریان میکند، که در نتیجه منجر به ایجاد یک میدان مغناطیسی متعادل کننده شده و موجب میشود که موتور در جهت گردش میدان به حرکت در آید.
یکی از مزیتهای موتورهای سه فاز داشتن گشتاوری ثابت و مستقل از زمان است که باعث میشود موتور به نرمی کار کرده و از ضربات ناشی از تغییر گشتاور در حین کار که در موتورهای تک فاز وجود دارد در امان باشد و طول عمر و راندمان بالاتری نسبت به موتورهای تک فاز خواهد داشت.
این نوع از موتور با نام موتور القایی معروف است. برای اینکه این موتور به حرکت درآید بایستی همواره موتور با سرعتی کمتر از بسامد منبع تغذیه اعمالی به موتور، بچرخد، چرا که در غیر این صورت میدان متعادل کنندههای در روتور ایجاد نخواهد شد.
استفاده از این نوع موتور در کاربردهای ترکشن نظیر لوکوموتیوها، که در آن به موتور ترکشن آسنکرون معروف است، روز به روز در حال افزایش است. به سیم پیچهای روتور جریان میدان جدایی اعمال میشود تا یک میدان مغناطیسی پیوسته ایجاد شود، که در موتور همزمان وجود دارد، موتور به صورت همزمان با میدان مغناطیسی دوار ناشی از برق AC سه فاز، به گردش در میآید. موتورهای همزمان (سنکرون) را میتوانیم به عنوان مولد جریان هم بکار برد.
سرعت موتور AC در ابتدا به فرکانس تغذیه بستگی دارد و مقدار لغزش، یا اختلاف در سرعت چرخش بین چرخانه و میدان ایستانه، گشتاور تولیدی موتور را تعیین میکند. تغییر سرعت در این نوع از موتورها را میتوان با داشتن دسته سیم پیچها یا قطبهایی در موتور که با روشن و خاموش کردنشان سرعت میدان دوار مغناطیسی تغییر میکند، ممکن ساخت. به هر حال با پیشرفت الکترونیک قدرت میتوانیم با تغییر دادن بسامد منبع تغذیه، کنترل یکنواخت تری بر روی سرعت موتورها داشته باشیم.
موتور قفس سنجابی
تقریباً ۹۰ درصد موتورهای القایی AC سه فاز از این نوعند؛ که روتور آنها از نوع قفس سنجابی است که در ابتدا توضیح داده شد. محدودههای طبقهبندی نیروی آنها از یک سوم تا چند صد اسب بخار است. موتورهای این نوعی که در دسته یک اسب بخار به بالا اند در مقایسه با مشابههای تک فاز کم هزینه ترند و میتوانند در استارت در فشارهای سنگینتر بکار کنند.
موتور با روتور پیچشی
موتور با حلقه لغزان یا موتور روتور پیچشی نوعی از موتور القایی قفس سنجابی است. درحالی که استاتور در این موتور همانند موتور قفس سنجابی است یک سری از پیچهها را روی روتور خود دارد که در حالت مدار کوتاه نیستند ولی به یک سری از رینگهای لغزان ختم میشوند. این پیچهها در اضافه کردن مقاومتها و خازنهای خارجی سودمندند. اسلیپ لازم برای تولید گشتاور بیشینه نهایی مستقیماً با مقاومت روتور متناسب است. در موتور با حلقه لغزان مقاومت مؤثر روتور با اضافه کردن مقاومت خارجی میان حلقههای لغزان کاهش میابد؛ بنابراین امکان بدست آوردن لغزش بیشتر و همچنین گشتاور بیشینه نهایی در سرعتهای کمتر وجود دارد.
یک مقاومت خارجی میتواند در سرعت تقریباً صفر را نتیجه دهد که گشتاو بیشینه نهایی بسیار زیادی با جریان استارت کم را تولید میکند. هنگامی که موتور شتاب میگیرد مقدار مقاومت میتواند کاهش یابد تا مشخصات موتور برای کارهایی با فشار زیاد مناسب شود. هنگامی که موتور به سرعت اصلی میرسد خازنهای خارجی از مدار خارج میشوند و این بدین معنی است که اکنون موتور به عنوان یک موتور القایی استاندارد کار میکند. این نوع موتور برای فشارهای مانا (کارهایی با فشار ثابت) که درآنها گشتاور نهایی باید در سرعت تقریباً صفر تولید شده و موتور در کمترین زمان و با کمترین مصرف جریان تا سرعت بیشینه شتاب گیرد ایدهآل است.
قسمت پایینی موتور با حلقه لغزان که در آن حلقهها به همراه مجموعه براشها است به نگهداری منظم نیاز داردکه از نظر قیمت، استاندارد بودن آن را به عنوان یک موتور قفس سنجابی غیرممکن میکند. اگر پیچهها کوتاهتر شوده و استارت زده شود معمولاً جریان بالا از روتور در حالت متوقف عبور میکند که در حد ۱۴۰۰ درصد است..
درحالیکه در این حالت درآن گشتاوری در حد ۶۰درصد تولید مینماید که در بسیاری از کاربریها چنین امکان پشتیبانی چنین چیزی نیست. با تغییر مقاومتهای روتور منحنی سرعت گشتاور تعدیل میگردد که بدان وسیله سرعتی که درآن موتور در فشاری مخصوص کارمیشود. ظرفیت تکمیل فشار میتواند سرعت را تا ۵۰درصد سرعت سنکرون کاهش دهد.
خصوصاً هنگامی که فشار، از انواعی با نیاز به گشتاور – سرعتهای مختلف مثل پرسهای چاپ یا کمپرسورها است. کاهش سرعت تا زیر ۵۰درصد بازده را به خاطر اتلاف انرژی در مقاومتها به شدت کاهش میدهد. این نوع موتور در کاربریهایی با چرخش با گشتاور و سرعتهای مختلف مانند پرسهای چاپ، کمپرسورها، تسمه نقالهها، بالابرندهها و آسانسورها مورد استفاده قرار میگیرد.
